记一次零基础维修回音壁: Sony HT-MT500
今年二月份的某一个周末, 打开投影仪准备看《最后生还者》, 突然发现回音壁的蓝牙没有连接到投影仪, 这个情况之前也遇到过, 重启一下回音壁就好了. 可当我操作回音壁的时候, 却发现显示屏没有任何显示. 当下就意识到了它可能是坏了, 海淘的没保修, 唉, 真麻烦…
先介绍一下这台设备, 2018-06-26 在亚马逊海外购花了 ¥2,421.45 买的(因为有记账, 所以很精确). 算下来用了快5年, 但实际使用时间却不长, 通常和投影仪一起运行, 偶尔也会有用手机蓝牙连接来播放音乐.
这几年用下来, 很便利, 已经离不开它了. 现在它突然坏掉了, 摆在我面前的只有两条路: 要么修, 要么换. 换的话我是不舍得, 毕竟外观、性能都没问题, 而且使用也不算太久. 所以先尝试修修看吧.
排除电源损坏
因为“不开机”, 所以先检查是不是电源的问题. 去了家附近的手机维修店, 免费帮我测量了一下电源部分, 电压正常, 于是就锁定了是主机的故障. 期间联系了 Sony 在当地的授权维修店, 描述了一下故障之后, 让我带机器到店里, 花几十元的费用检查一下, 再决定下一步, 且不能当天检查. 心想: 先看看多钱吧, 太贵我就自己修(但我根本不会!). 顺手打开淘宝搜了下万用表, 价格便宜的才二、三十元, 直接下单, 打算先自己试试看.
不是“不开机”

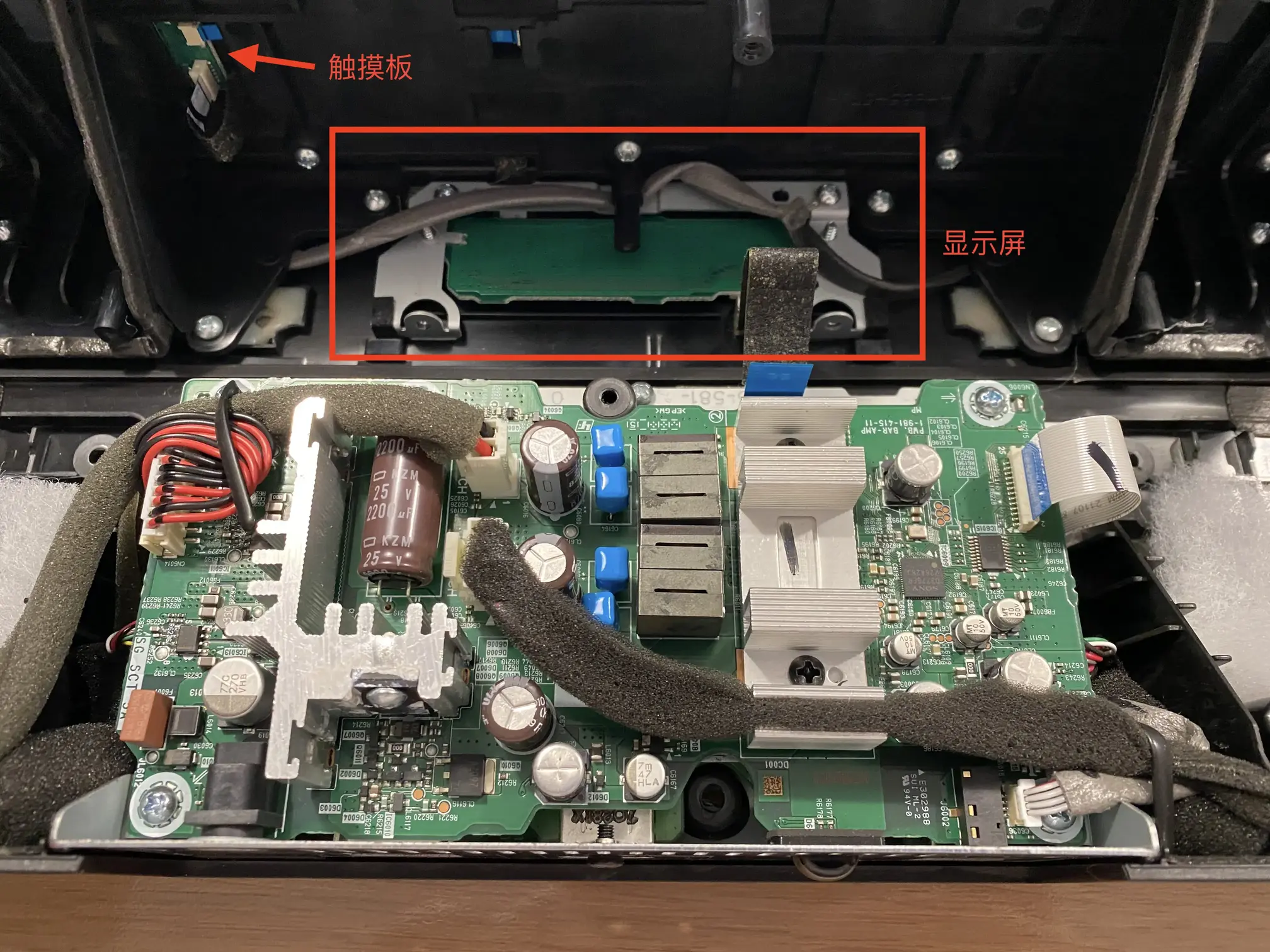

收到万用表之后, 就拆开了机器, 两层电路板, 中间一层散热片. 先找找电路板上有没有明显的烧件, 仔细观察后, 整个电路板真干净, 除了薄薄一层灰之外, 看着很新, 没有一处异常, 看来不是那么简单的. 看着密密麻麻的电路板, 无从下手, 于是盖上了外壳, 陷入了沉思… 心想: 这根本不是我能修的东西…
看着回音壁后面的接口, 病急乱投医, 试了下之前从来没有用过的HDMI, 用显示器接上后, 竟然发现有显示!!! 又插入了网线, 也能用!!! 顺路升级了系统, 试试重置设备, 没抱希望也确实没有恢复. 接下来一顿各种功能的测试后, 发现: 只有显示屏、蓝牙+WI-FI不工作, 其他一切正常, 用音频线都可以播放声音. 心里松了一口气, 感觉会是个小问题.
去授权维修店
隔了几天, 有空的时候, 抱着机器去了 Sony 的授权维修店, 描述了一下机器的最新问题后. 店员也没检查直接查报价跟我说, “你这种情况一定是主板损坏, 费用是: 800的新主板 + 275的手工费”. 我便询问, “你们不维修主板么?”, 对方告知: “我们没有图纸, 只换件, 哪里坏换哪里”. 因为价格太贵, 直接放弃. 看来只能我自己强行维修了.
你可能会好奇, 我为什么不优先去家电维修店? 虽然我从没去过, 但印象中他们会乱收费或偷换件.
这里学到经验: 如果设备损坏, 并且过了保修期就别去售后维修了, 他们只整体换件, 所以价格比较贵.
用万用表寻找故障
因为电路零基础, 所以在 Youtube 看了些视频，主要看 笔记本维修厮 和 Hedgehog 刺蝟幫.
老厮的话，主要维修笔记本电脑，语言诙谐幽默，当段子看顺便也可以学一点电路相关概念.
刺猬帮的话，会教如何使用电烙铁, 以及维修过程和各种 DIY, 整体视频风格很轻松.
同时也看了一些其他的视频，主要是那种: “如何用万能表测量电路板的坏件”. 笔记如下:
- 黑表笔：负极 (地), 红表笔：正极
- 用蜂鸣档的时候，一定要红表笔接地，防止万用表的 3V 电压烧毁元件
- IC 通常只有一个接地和一个供电
- 电容的输出是稳定的电压
- 如果从元件上看不到方向标识，那么在安装的时候就没有方向

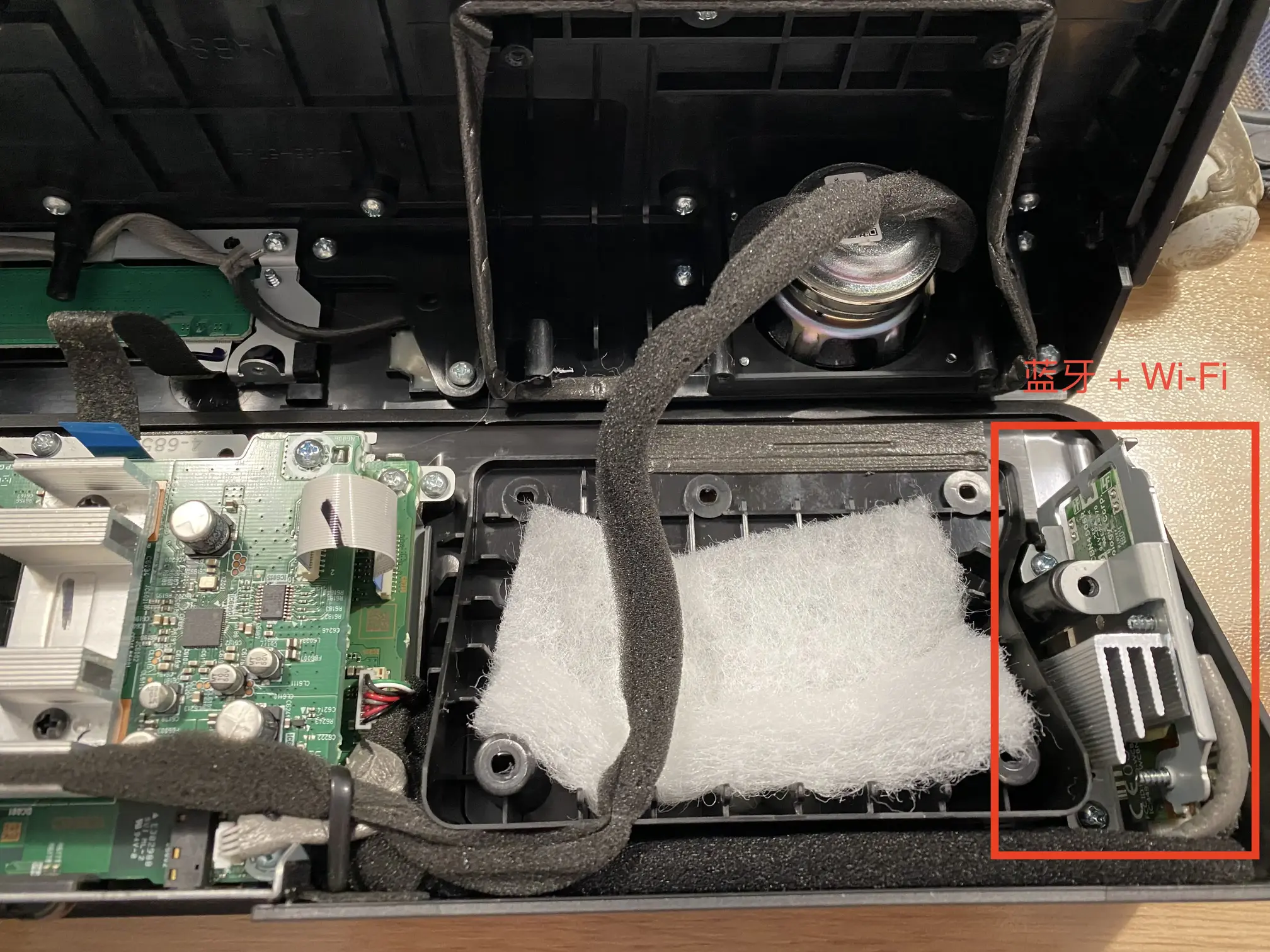

带着这些“知识”, 我便开始上手实践. 因为蓝牙模块是通过排线连接的, 比较好定位, 就从它入手, 通电后测量电压, 所有接脚均没电, 这里就可以判断蓝牙模块没问题, 大概率是主板的某条供电线路出的问题, 最终导致显示屏和蓝牙不工作.
接下来先断电, 用万能表蜂鸣档, 开始从电源入口附近开始扫荡测量各个元件. 运气很好, 被我找到了异常地方, 主板上有3个一模一样的IC(8个接脚, 标号: 54434), 其中1个的行为跟其他2个不一样, 具体表现是7、8脚是接地的. 而且它附近的元件, 不止一个是短路的.
锁定目标, 那么接下来就是先把这个IC弄下来, 再测量, 来确定是不是它损坏. 按照教程, 用电烙铁几坨锡下去, 没弄下来…
既然弄不下来, 还有个寻找短路元件的办法就是用“烧机大法”, 具体是: 给一个较高的电流, 短路的元件就会发烫, 通过这种方式定位具体短路的元件. 原理很简单, 但我不知道怎么接线. 只能先试试看机器正常通电, 再摸摸有没有发烫的元件. 但IC上的锡还需要弄掉, 缺少工具, 再去淘宝买了吸锡器和吸锡带.
锁定损坏的元件
快递到手后, 用吸锡器很容易就把IC上多余的锡给弄下来. 简单测量 IC 的其他接脚, 均无连通的情况. 通电后, 用音频线播放了10分钟的音乐, 开始用手摸来寻找发烫的元件. 果然就是那个IC发烫, 而且发烫的位置还是7、8脚那边, 这下95%可以确定就是那个IC的问题了.
再次尝试用电烙铁加锡弄下这个元件, 最终还是失败了, 运气不好的又弄掉了附近特别小元件. 用万用表量了一下它, 没有损坏, 先装袋保留. 唉, 又增加了步骤…
看来我是拆不下它的, 只好去求助附近的手机维修店. 去了那边之后, 小哥用热风枪不到20秒就弄下来了(论工具和手法的重要性), 他又顺手量了电路板的元件, 没有短路了, 再让他量了一下IC的7,8脚果然是短路的! 那么100%就是它坏了. 告别小哥后, 在淘宝搜了一下关键字 “54334”, 有很多结果, 看来能买到替换件, 挑了一家包邮的店下单, 大概花了13元.
轻松开机
收到新件后, 不死心的再次尝试自己动手. 先用电烙铁安装另一个被我弄下的小元件, 试了几次都是: 我的锡不跟电路板的锡融合(应该是氧化层的原因).
再次放弃后, 带着这2个元件去找那个修手机的小哥, 大概用了5分钟完活. 接着通电后, 显示屏完美点亮, 手机完美连接蓝牙, 点击播放, 完美的音乐声从它的音响传了出来. 付了20元手工费出门后, 老夫仰天大笑!!! 耗时1个多月, 竟然真的被我修好了!!!
这里学到经验：需有经验的手艺活, 就找经验丰富的师傅来弄.
别挑战别人吃饭的本事.
后记
很幸运, 这是个很简单的故障, 才会被我这样的小白修好. 但一顿折腾下来, 感觉以后也可以自己修家电了, 就算修不好起码可以定位问题~
